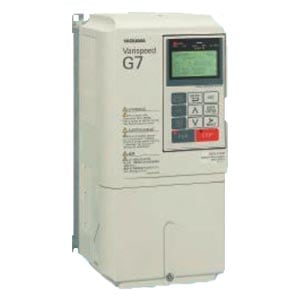

（長期欠品中）安川電機インバータ CIMR-G7A20151 (三相モーター制御用) 三相200V 15kW Varispeed G7 本格ベクトル制御インバーター閉鎖壁掛形

（長期欠品中）安川電機インバータ CIMR-G7A20151 (三相モーター制御用) 三相200V 15kW Varispeed G7 本格ベクトル制御インバーター閉鎖壁掛形　

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)

配送についてのお願い

安川電機のインバータ『Varispeed G7』は
高性能＆環境対応本格ベクトル制御汎用インバータ！

Varispeed G7シリーズの特長
高性能・高機能化により、お客様の高い技術要求にお応えできます。
豊富なソフトフェアライブラリによりお客様独自の仕様にもすばやく対応できます。
さらにセットアップからメンテナンスにいたるまで、使いやすさを追求したユーザフレンドリーなインバータです。

安川電機インバータ形式の見方
CIMR	―	G7	A	2	0P4	0
		(1)	(2)	(3)	(4)	(5)

※この図面は0.4kwから15kw（200/400V 盤内取付形・閉鎖壁掛形共通）の図面です

安川インバータ三相200V 標準仕様
型式	最大適用モータ容量 kW	入力	出力		H	W	D	質量 kg
型式	最大適用モータ容量 kW	定格入力電流 A	定格出力容量 kVA	定格出力電流 A	H	W	D	質量 kg
CIMR- G7A20P41	0.4	3.8	1.2	3.2	140	280	157	3
CIMR- G7A20P71	0.75	7.2	2.3	6	140	280	157	3
CIMR- G7A21P51	1.5	9.6	3.0	8	140	280	157	3
CIMR- G7A22P21	2.2	14.4	4.6	12	140	280	177	4
CIMR- G7A23P71	3.7	22	6.9	18	140	280	177	4
CIMR- G7A25P51	5.5	32	10	27	200	300	197	6
CIMR- G7A27P51	7.5	40	13	34	200	300	197	7
CIMR- G7A20111	11	59	19	49	240	350	207	11
CIMR-G7A20151	15	79	25	66	240	380	207	11
CIMR- G7A20180	18.5	88	30	80	250	400	258	21
CIMR- G7A20220	22	106	37	96	275	450	258	24
CIMR- G7A20300	30	143	50	130	375	600	298	57
CIMR- G7A20370	37	176	61	160	375	600	328	63
CIMR- G7A20450	45	201	70	183	450	725	348	86
CIMR- G7A20550	55	246	85	224	450	725	348	87
CIMR- G7A20750	75	330	110	300	500	850	358	108

安川電機インバータ共通仕様
制御特性	制御方式	正弦波PWM制御｛PG付きベクトル制御、PG無しベクトル1制御、PG無しベクトル2制御、 PG無しV/f制御、PG付きV/f制御（定数による切り替え）｝
	始動トルク	150％/0.3Hz（PG無しベクトル2制御）、150%/0 min^-1（PG付きベクトル制御）
	トルク制限	有り（定数で設定、ベクトル制御時のみ、4象限個別設定可）
	制動トルク	約20%（制動抵抗器オプションを使用して約125%） 200/400V 15kW以下は制動トランジスタ内蔵
モータ保護		電子サーマルによる保護
環境	使用場所	屋内（腐食性ガス、じんあいなどの無い所）
	周囲温度	-10～+40℃（閉鎖壁掛形）、-10～+45℃（盤内取付形）
	湿度	95％RH以下（ただし結露しないこと）
	保存温度	-20～+60℃（輸送中の短期間温度）
	標高	1000m以下
