ニッセイ ギアモータ 平行軸 G3L50N200-MD15TNNTN 脚取付 1.5kW 三相200V 標準ブレーキ無

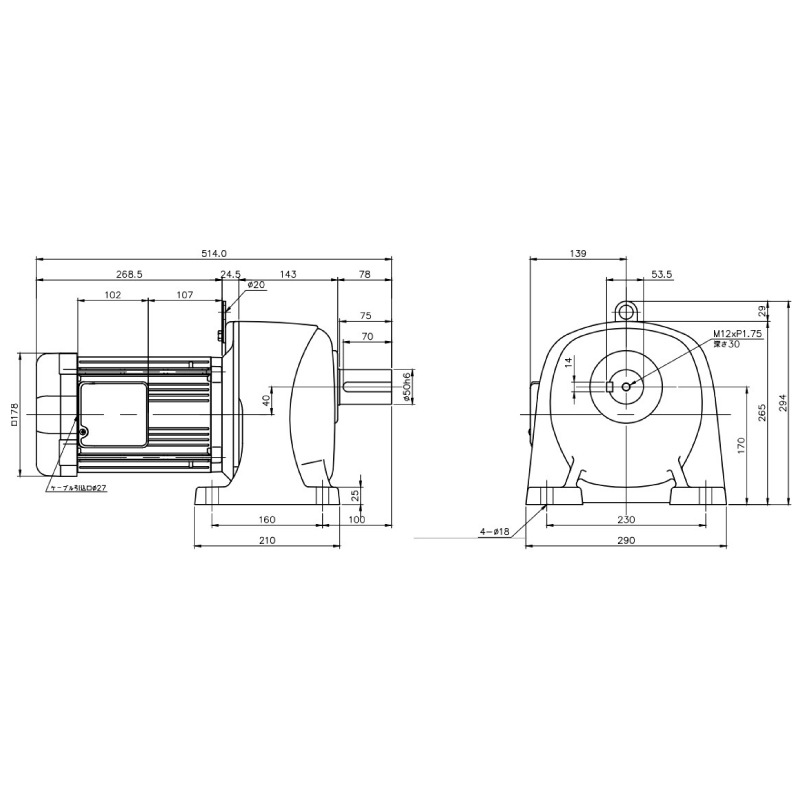

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)
  • 商品コード:674-425438
  • 製造元:ニッセイ
  • 型式:G3L50N200-MD15TNNTN
  • 定価:177,500
  • 価格:118,925(外税円)
  •     594ポイント獲得
数量 増加
減少


G3L50N200-MD15TNNTNを注文する
G3L50N200-MD15TNNTNカートに入れる  G3L50N200-MD15TNNTNをお気に入りに保存する G3L50N200-MD15TNNTNについての問い合わせはこちら

お支払い方法について[お支払い方法について]



配送についてのお願い

ニッセイ ギアモータ NEXT GTR

NEXT GTRとは
ニッセイ GTR MID SERIES 0.1kW〜2.2kWが「次世代スマートファクトリー」を見据えて新に生まれ変わった製品です。

従来品との互換について
・取付寸法は従来品から変更はございません。
(※容量0.1kW・0.2kWのブレーキ付防水モータのモータ部長さ寸法及び、容量0.4kWの防水モータのモータ中心からボックス高さ寸法のみ、リニューアル前より大きくなっております。スペースをご確認いただき、問題なければそのまま置換が可能となります。)

NEXT GTRの特徴
① モータ性能強化
・モータ耐熱クラスをB種(130℃)からF種(155℃)に強化しました。

・MID SERIESでは容量0.1kWのみがファンレス構造でしたが、今回新たに容量0.2kWをファンレス化し、低騒音・コンパクト化を実現しました。
(※ブレーキ付は全閉外扇構造となります。)

② ターミナルボックス改善
・モータ種類や容量で異なっていた仕様を統一しました。

・取り付け端子を十字ネジから六角ナットに変更、配線用の工具はソケットドライバーをお使いください。

・ボックスの穴向きを自由に変更することができます。
(※端子台や端子台を取り付けているベース部分は取り外しができません。)

③ モータブレーキ改善
・従来品に対し、モータブレーキ消費電力を最大40%低減しました。さらに、初期段階から安定したブレーキトルクが発生できるようになり、使い勝手が向上しました。

・モータブレーキ部をユニット化しました。交換メンテナンス発生時はユニットでの交換により作業が簡略化されます。

G3シリーズ 型式詳細

ギアヘッド型式 モータ型式 ブレーキ仕様 オプション
シリーズ取付枠番軸配置減速比モータ
区分
モータ
仕様
容量相数電源
電圧
規格ターミナル
ボックス
ブレーキ 補助
記号
仕様記号
G3L18N50MM01TNNN N XAA

①シリーズ名G3 : G3シリーズ(平行軸)
②取付・タイプ区分L : 脚取付
F : フランジ取付
K : 小フランジ取付
③枠番及び出力軸径出力軸(外径)
④軸材質/軸配置軸材質 : S43C
N : 平行軸
軸材質 : SUS420J2
S : 平行軸
⑤減速比5 : 1/5,12X : 1/1200
⑥モータ区分M : インダクション標準モータ(IP44)
W : インダクション防水モータ(IP65)
⑦モータ仕様M : IE1効率 F種標準モータ
D : IE3効率 F種標準モータ
⑧モータ容量01 : 三相 0.1kW
02 : 三相 0.2kW
04 : 三相 0.4kW
08 : 三相 0.75kW
15 : 三相 1.5kW
22 : 三相 2.2kW
⑨相数T : 三相
⑩電源電圧N : 200V/50Hz,200V/60Hz,220V/60Hz
W : 380V/50Hz,400V/50Hz,400V/60Hz,440V/60Hz
⑪規格N : CE・UL・CCC
J : 規格なし(400V級ターミナルボックスなし)
⑫ターミナルボックスT : T型ターミナルボックス(鋼板)
E : E型ターミナルボックス(アルミ)
N : ターミナルボックスなし(リード線バラ出し)
⑬ブレーキ仕様N : ブレーキなし
B2 : 200Vブレーキ
B4 : 400Vブレーキ
J2 : ブレーキ手動開放装置付(オプション)200Vブレーキ
J4 : ブレーキ手動開放装置付(オプション)400Vブレーキ
V2 : 防水200Vブレーキ
V4 : 防水400Vブレーキ
⑭補助記号空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑮仕様記号お問い合わせください

G3シリーズ 三相 1.5kW 性能表
容量 電圧(V) 周波数(Hz) 定格電流(A) 定格回転速度
(r/min)
耐熱
クラス
保護冷却方式
1.5kW 200/200/220 50/60/60 6.4/6.0/5.7 1450/1740/1750 F(155℃) 全閉外扇
380/400/400/440 50/50/60/60 3.3/3.2/3.0/2.9 1440/1450/1740/1750

G3L50N200-MD15TNNTN ニッセイ
