- (在庫あり) ナンシン キャスター 固定 KHH-50PH プレートタイプ フェノール 許容荷重150daN
(在庫あり) ナンシン キャスター 固定 KHH-50PH プレートタイプ フェノール 許容荷重150daN

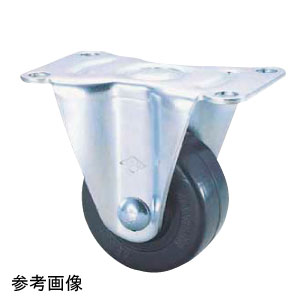

※この画像は参考画像です。
実際とは多少異なる場合がございます。
※この図面は種別：「固定」です。
ナンシン キャスター仕様| 型式 | 種別 | 車輪径
(D) | 許容荷重
(daN) | 取付高
(H) | 取付ピッチ
(A×B) | プレート寸法
(X×Y) | 取付穴径
(P) |
|---|
| THH- 50PH | 自在 | 50 | 150 | 68 | 54×36 | 70×54 | 6.5 |
|---|
| THH- 50PH S-12 | 自在SP | 50 | 150 | 68 | 54×36 | 70×54 | 6.5 |
|---|
| KHH-50PH | 固定 | 50 | 150 | 68 | 66×36 | 80×50 | 6.5 |
|---|
| THH- 65PH | 自在 | 65 | 210 | 92 | 71×71 | 90×90 | 11 |
|---|
| THH- 65PH S-12 | 自在SP | 65 | 210 | 92 | 71×71 | 90×90 | 11 |
|---|
| KHH- 65PH | 固定 | 65 | 210 | 92 | 91×47 | 111×70 | 10.5 |
|---|
| THH- 75PH | 自在 | 75 | 220 | 106 | 71×71 | 90×90 | 11 |
|---|
| THH- 75PH S-12 | 自在SP | 75 | 220 | 106 | 71×71 | 90×90 | 11 |
|---|
| KHH- 75PH | 固定 | 75 | 220 | 106 | 103×52 | 123×72 | 10.5 |
|---|
●S-12ストッパーは車輪の回転を止めるストッパーです。
●THH型はKHH型と取付高が同じですから併用できます。
※単位はmmです（許容荷重は除く。）
※自在SPは自在ストッパー付の意味です。
