（長期欠品中）東芝インバータ VFS15-4150PL (三相モーター制御用) VF-S15シリーズ三相 400V 15kW 多機能・小形インバーター

（長期欠品中）東芝インバータ VFS15-4150PL (三相モーター制御用) VF-S15シリーズ三相 400V 15kW 多機能・小形インバーター　

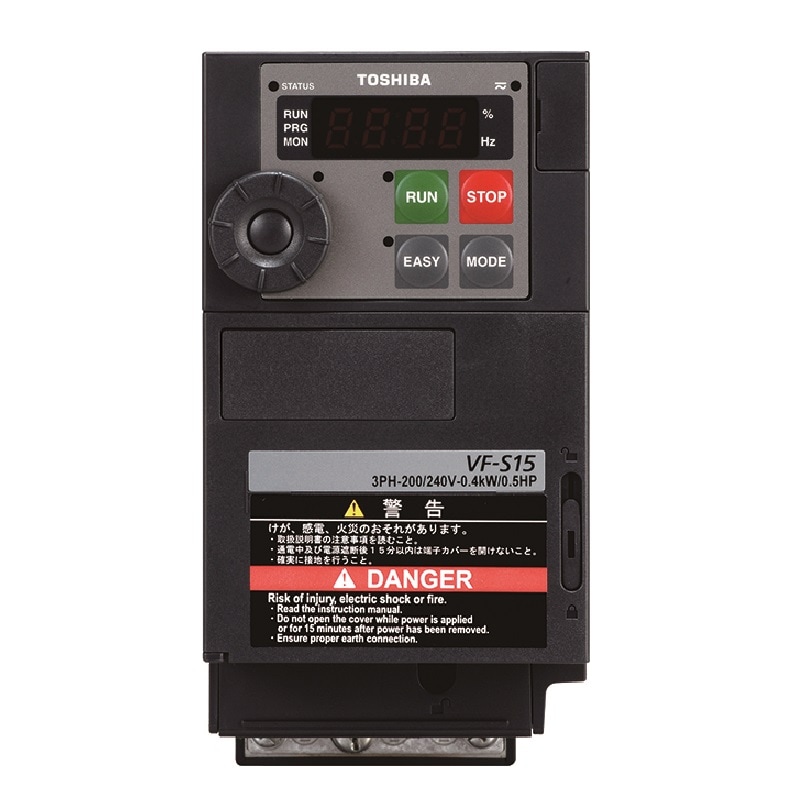

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：624-369302
製造元：東芝
型式：VFS15-4150PL
定価：698,500円（税込）
価格：255,640 円（税込）
　　　　1,162ポイント獲得

数量			売り切れ

（長期欠品中）東芝インバータ VFS15-4150PL (三相モーター制御用) VF-S15シリーズ三相 400V 15kW 多機能・小形インバーターについてつぶやく　

[お支払い方法について]

配送についてのお願い

東芝のインバータ『VF-S15シリーズ』は
簡単だけど奥深い、5つ星インバータ

VF-S15シリーズの特長
○簡単設定、簡単操作
大きな設定ダイヤルでパラメータを一発設定。
○エコ・デザイン
長寿命の主回路コンデンサなどを採用。
○省エネ＆パワフル運転
モータと一緒に、省エネルギーを実現。ベクトル制御で、始動時から定格周波数まで、高トルク負荷を楽々運転できます。
○応用性
オートチューニングで、モータ定数を簡単設定。
○システムの拡張性
RS485通信機能を標準装備。充実のネットワークオプションに対応しています。

東芝インバータ形式の見方
VFS15		―	2	022	P	L
(1)	(2)		(3)	(4)	(5)	(6)	(7)

(1)シリーズ	VF-S15シリーズ
(2)入力相数	S ：単相入力
(2)入力相数	なし：三相入力
(3)入力電圧クラス	1：100V
	2：200V
	4：400V
(4)インバータ容量	001：0.1kW	015：1.5kW	075：7.5kW	220：22kW
	002：0.2kW	022：2.2kW	110：11kW	300：30kW
	004：0.4kW	037：3.7kW	150：15kW	370：37kW
	007：0.75kW	055：5.5kW	185：18.5kW
(5)操作パネル	P：あり
(5)操作パネル	B：なし
(6)追加機能１	L、C：EMCフィルタ内蔵
(6)追加機能１	M：標準フィルタ内蔵
(7)追加機能２	なし：標準品
(7)追加機能２	E ：全閉タイプ

※この図面はVFS15- 2002PSの図面です。

東芝インバータ単相200Vクラス/三相400Vクラス標準仕様
型式		適用モータ出力 kW	機器定格		H	W	D
型式		適用モータ出力 kW	出力容量 kVA^※1	出力電流 A^※2	H	W	D
単相200V 入力	VFS15S- 2002PL	0.2	0.6	1.5 (1.5)	130	72	101
	VFS15S- 2004PL	0.4	1.3	3.3 (3.3)	130	72	120
	VFS15S- 2007PL	0.75	1.8	4.8 (4.4)	130	72	135
	VFS15S- 2015PL	1.5	3.0	8.0 (7.9)	130	105	150
	VFS15S- 2022PL	2.2	4.2	11.0 (10.0)	130	105	150
三相400V 入力	VFS15- 4004PL	0.4	1.1	1.5 (1.5)	130	107	153
	VFS15- 4007PL	0.75	1.8	2.3 (2.1)	130	107	153
	VFS15- 4015PL	1.5	3.1	4.1 (3.7)	130	107	153
	VFS15- 4022PL	2.2	4.2	5.5 (5.0)	170	140	160
	VFS15- 4037PL	3.7	7.2	9.5 (8.6)	170	140	160
	VFS15- 4055PL	5.5	10.9	14.3 (13.0)	220	150	170
	VFS15- 4075PL	7.5	13.0	17.0 (17.0)	220	150	170
	VFS15- 4110PL	11	21.1	27.7 (25.0)	310	180	190
	VFS15-4150PL	15	25.1	33.0 (30.0)	310	180	190

※1 定格出力容量は出力電圧が400Vクラスで440Vの場合を示します。
※2 PWMキャリア周波数が4kHz以下の場合の値です。4kHzを超える場合、定格出力電流は( ）内の値となります。12kHzを超えるとさらに低減が必要です。なお、PWMキャリア周波数の標準出荷時設定は12kHzです。

東芝インバータ共通仕様
制御仕様	制御方式	正弦波PWM制御
制御仕様	PWMキャリア周波数	2.0k～16.0kHzで調整可能（標準出荷設定：12.0kHz）
保護機能	保護機能	ストール防止、カレントリミット、過電流、出力短絡、過電圧、過電圧制限、不足電圧、地絡検出、入力欠相、出力欠相、電子サーマルによる過負荷、始動時アーム過電流、始動時負荷側過電流、過トルク、低電流、過熱、累積稼動時間、寿命アラーム、非常停止、制動抵抗器過電流/過負荷、各種プリアラーム
	電子サーマル特性	標準モートル/定トルク用VFモートル用切換え、モータ1・2の切換え、過負荷トリップ時間の設定、ストール防止レベル1・2の調整、過負荷ストールの選択
	リセット	パネルリセット/外部信号リセット/電源リセット。トリップ状態の保持とクリアの設定。
環境	使用環境	屋内、直射日光や腐食性ガス、爆発性ガス、可燃性ガス、オイルミスト、じんあい等のないこと振動は5.9m/s²以下（10～55Hz）
	標高	3000m以下（1000mを超える場合は電流低減が必要）^※1
	周囲温度	-10～+60℃^※2
	保存温度	-25～+70℃
	相対湿度	5～95％（結露および蒸気のないこと）

※1 1000mを超える場合、100mごとに1％の電流低減が必要です。例えば、2000mでは90％、3000mでは80％になります。
※2 周囲温度が40℃を超える場合は上部シールを取り外して使用してください。50℃を超える場合は上部シールを取り外して、さらに出力電流を低減して使用してください。サイド・バイサイド設置（密着設置）の場合、上部シールを取り外して使用してください。ただし、周囲温度が40℃を超える場合、さらに出力電流を低減して使用してください。
