（長期欠品中） 東芝 インバータ VFNC3-2001P (三相モーター制御用) VF-nC3シリーズ 三相 200V 0.1kW 簡単・小形インバーター

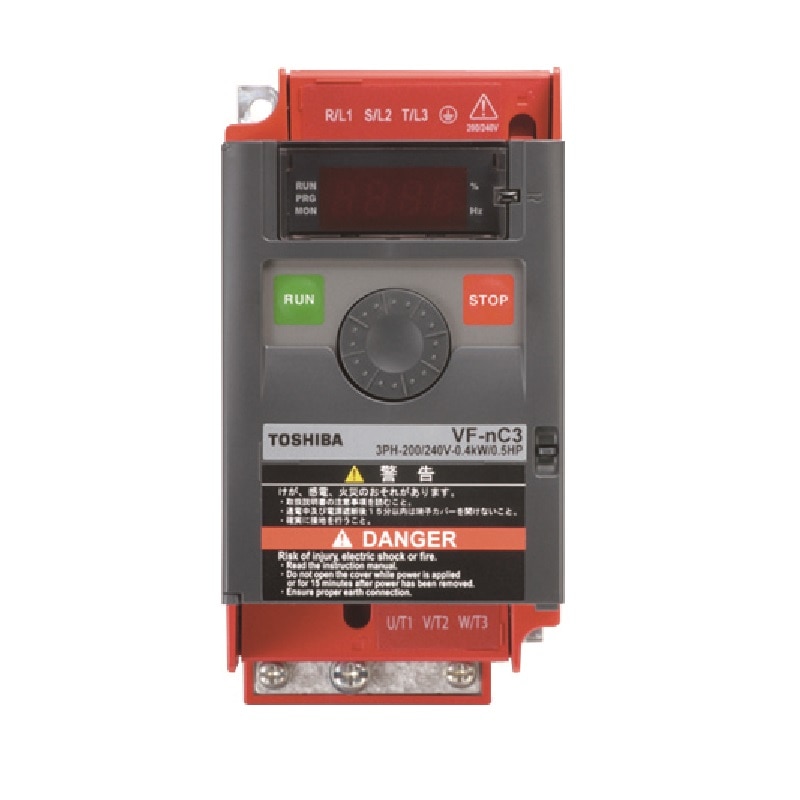

※この画像は参考画像です。
実際とは多少異なる場合がございます。
東芝のインバータ『VF-nC3シリーズ』は
最小限の操作で、最大限の可能性を実現
VF-nC3シリーズの特長
○もっと簡単に操作
ダイヤルでクルクル・ポン！の一発設定。ダイヤルを回すだけで簡単に微調整ができます。
○もっと簡単に設置
上下配置の主回路端子台で配線が容易かつスペースをすっきりさせます。また、インバータは放熱を考慮して設置します。VF-nC3はサイド・バイサイド設置ができるので、複数台の側面を密着設置させることが可能です。
○もっと簡単に設定
パラメータ設定を効率よく行うために、使用頻度の高いパラメータのみ表示するできます。RS485通信標準装備なので通信によるインバータ制御やネットワークの構築が簡単です。パソコンに接続すると、パラメータ管理や運転状況をモニタすることもできます。
東芝 インバータ 形式の見方| VFNC3 | | ― | 2 | 022 | P | L | |
| (1) | (2) | | (3) | (4) | (5) | (6) | (7) |
| (1)シリーズ | VF-nC3シリーズ |
|---|
| (2)入力相数 | S ：単相入力 |
|---|
| なし：三相入力 |
| (3)入力電圧クラス | 1：100V |
|---|
| 2：200V |
| 4：400V |
| (4)インバータ容量 | 001：0.1kW | 015：1.5kW | 075：7.5kW | 220：22kW |
|---|
| 002：0.2kW | 022：2.2kW | 110：11kW | 300：30kW |
| 004：0.4kW | 037：3.7kW | 150：15kW | 370：37kW |
| 007：0.75kW | 055：5.5kW | 185：18.5kW | |
| (5)操作パネル | P：あり |
|---|
| B：なし |
| (6)追加機能１ | L、C：EMCフィルタ内蔵 |
|---|
| M：標準フィルタ内蔵 |
| (7)追加機能２ | なし：標準品 |
|---|
| E ：全閉タイプ |
※この図面はVFNC3- 2001P、2002P、2004PB、2007PBの図面です。
※1 定格出力容量は出力電圧が200Vクラスで220Vの場合を示します。
※2 PWMキャリア周波数が4kHz以下の場合の値です。( ）内の値は、5〜12kHzに設定した場合の定格電流となります。13kHz以上はさらに低減が必要です。なお、PWMキャリア周波数の標準出荷時設定は12kHzです。
東芝 インバータ 共通仕様制
御
仕
様 | 制御方式 | 正弦波PWM制御 |
|---|
| PWMキャリア周波数 | 2k〜16Hzで調整可能（標準出荷設定：12Hz） |
|---|
保
護
機
能 | 保護機能 | ストール防止、カレントリミット、過電流、出力短絡、過電圧、過電圧制限、不足電圧、地絡検出、
入力欠相、出力欠相、電子サーマルによる過負荷、始動時アーム過電流、始動時負荷側過電流、
過トルク、低電流、過熱、累積稼動時間、寿命アラーム、非常停止、各種プリアラーム |
|---|
| 電子サーマル特性 | 標準モートル/定トルク用VFモートル切換、モータ1・2の切換、過負荷トリップ時間の設定、
ストール防止レベル1・2の調整、過負荷ストールの選択 |
|---|
| リセット | パネルリセット/外部信号リセット/電源リセット。トリップ状態の保持とクリアの設定。 |
|---|
環
境 | 使用環境 | 屋内、直射日光や腐食性ガス、爆発性ガス、可燃性ガス、オイルミスト、じんあい等のないこと
振動は5.9m/s2以下（10〜55Hz） |
|---|
| 標高 | 3000m以下（1000mを超える場合は電流低減が必要）※1 |
|---|
| 周囲温度 | -10〜+60℃※2 |
|---|
| 保存温度 | -25〜+70℃ |
|---|
| 相対湿度 | 5〜95％（結露・蒸気のないこと） |
|---|
※1 1000mを超える場合、100mごとに1％の電流低減が必要です。例えば、2000mでは90％、3000mでは80％になります。
※2 周囲温度が40℃を超える場合は上部シールを取り外して使用してください。50℃を超える場合は上部シールを取り外して、さらに出力電流を低減して使用してください。サイド・バイサイド設置（密着設置）の場合、上部シールを取り外して使用してください。ただし、周囲温度が40℃を超える場合、さらに出力電流を低減して使用してください。
VFNC3-2001P 東芝
