- 三菱 ギヤードモータ GM-DP-0.75KW-1/200 三相 200V 0.75KW 減速比1/200 脚取付 ブレーキ無し 平行軸 GM-DPシリーズ
三菱 ギヤードモータ GM-DP-0.75KW-1/200 三相 200V 0.75KW 減速比1/200 脚取付 ブレーキ無し 平行軸 GM-DPシリーズ

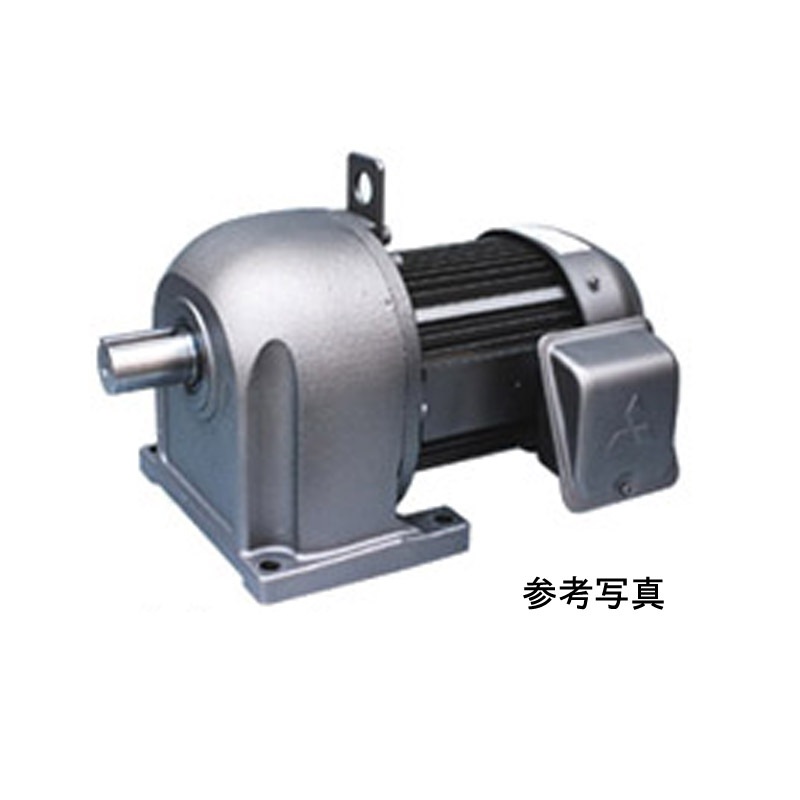

※この画像は参考画像です。
実際とは多少異なる場合がございます。
三菱電機より効率クラスIE3をクリアしたプレミアムギヤードモータが登場!
プレミアムギヤードモータは損失（一次銅損、二次銅損、鉄損、漂遊負荷損、機械損）を低減した高性能省エネルギーモータで、機械装置の省エネ運転が可能です。
プレミアムギヤードモータの特長
1. 更なる省エネ運転
発生損失が三菱の従来ギヤードモータに対して30〜40％削減。高効率ギヤードモータ(IE2)に対しては15〜25％削減し、より効率の高いプレミアム効率(IE3)に対応しています。更なる省エネ運転が可能です。
2. 互換性のある取付寸法
従来のギヤードモータの大半と取付寸法に互換性があり、置き換えがスムースです。
3. 準標準・特殊仕様の充実
高効率ギヤードモータ(IE2)では製作できなかった端子箱位置特殊(C組立、D組立)、ワンタッチ手動解放ブレーキ付、防水形(IP65)の対応が可能です。
4. 質量増加の抑制
7.5kW以下はモータ枠番をアップせず軽量なアルミフレームを採用、11kW以上は鋳物フレームを鋼板フレームに変更し、高効率化に伴う質量増加を最小限に抑制しました。
【トップランナー規制】
経済産業省より、モータのトップランナー化に向けた「省エネ法」の政省令・告知改正(交流電動機の追加等)が2013年11月1日付けで公布・施行されました。これにより、2015年度を目標年度(※)とした「トップランナー規制」が開始されることになり、2015年4月の規制開始後はモータメーカーが基準の達成を義務付けられます。
※目標年度とは製造事業者及び輸入事業者が特定機器について、目標基準値を達成すべき年度を定めたもの。
平行軸 GM-DPシリーズタイプ(中荷重用)
三菱電機ギヤードモータ GM-DPシリーズの型式の見方
| DP | F | B | |
|---|
| DP：DPシリーズ | なし：脚取付形
F：フランジ形(注) | なし：ブレーキなし
B：ブレーキ付 | なし：標準形 |
※シリーズの末尾の「P」はプレミアムギヤードモータを意味します。
(注)3.7kW1/120、5.5kW1/60〜120、7.5kw1/45〜1/90については立形(V)の製作も可能です。それ以外の減速比は、フランジ形で立形対応可能です。(給油栓とエアブリーザを入れ替え）
■三菱GM-DPシリーズの標準仕様| 項目 | 標準仕様 |
|---|
| 出力 | 0.75〜7.5KW |
|---|
| 極数 | 4P |
|---|
| 相数 | 三相 |
|---|
| 電圧 | 200/200/220V |
|---|
| 周波数 | 50/60/60Hz |
|---|
| 定格 | 連続 |
|---|
| 耐熱クラス | 130(B) |
|---|
| 始動方法 | 直入れ(0.75〜3.7kW)
Υ-Δ始動(5.5、7.5KW) |
|---|
| 外被構造 | 全閉外扇形 |
|---|
| 保護構造 | 屋内形(IP44相当) |
|---|
| 設置場所 | 屋内（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） |
|---|
| 周囲温度/周囲湿度 | −１５〜＋４０℃(凍結なきこと)/９０％RH以下 |
|---|
| 振動 | 常時４．９m/s2、瞬時９．８m/s2以下 |
|---|
| ブレーキ形式 | 直流スプリング制動 |
|---|
| 潤滑方式 | グリース潤滑専用機種(パイロノックユニバーサル０００号充填)
オイル潤滑専用機種(三菱推奨オイルを注入ください) |
|---|
■三菱GM-DPシリーズの特性表出力
(kW) | 出力軸
回転速度
(r/min) | 公称減速比 | 実減速比 | 出力軸
許容トルク(Nm) | 出力軸許容
オーバーハング荷重(N) | 出力軸許容
スラスト荷重(N) |
|---|
| 50Hz | 60Hz | 50Hz | 60Hz |
|---|
| 0.75 | 500 | 600 | 1/3 | 1/3.04 | 14 | 11 | 980 | 70 |
|---|
| 300 | 360 | 1/5 | 1/4.80 | 22 | 18 | 1180 | 117 |
| 150 | 180 | 1/10 | 1/9.94 | 45 | 38 | 1760 | 233 |
| 100 | 120 | 1/15 | 1/14.58 | 66 | 55 | 1960 | 350 |
| 75 | 90 | 1/20 | 1/19.59 | 89 | 74 | 2650 | 467 |
| 60 | 72 | 1/25 | 1/25.38 | 115 | 96 | 2790 | 583 |
| 50 | 60 | 1/30 | 1/27.96 | 127 | 106 | 2990 | 700 |
| 37.5 | 45 | 1/40 | 1/37.93 | 172 | 143 | 3040 | 700 |
| 30 | 36 | 1/50 | 1/47.39 | 220 | 183 | 4020 | 700 |
| 25 | 30 | 1/60 | 1/60.20 | 273 | 227 | 4310 | 1200 |
| 18.8 | 22.5 | 1/80 | 1/83.72 | 380 | 316 | 5680 | 1200 |
| 15 | 18 | 1/100 | 1/93.02 | 431 | 359 | 7840 | 1200 |
| 12.5 | 15 | 1/120 | 1/112.28 | 509 | 424 | 9020 | 1300 |
| 9.4 | 11.3 | 1/160 | 1/156.07 | 722 | 602 | 9310 | 1300 |
| 7.5 | 9 | 1/200 | 1/179.17 | 829 | 690 | 13030 | 1300 |
| 5.6 | 6.7 | 1/270 | 1/268.71 | 1220 | 1020 | 16270 | 1400 |
| 4.2 | 5 | 1/360 | 1/382.71 | 1740 | 1450 | 16270 | 1400 |
| 3.3 | 4 | 1/450 | 1/439.71 | 2040 | 1700 | 16270 | 1400 |
| 2.8 | 3.3 | 1/540 | 1/528.54 | 2450 | 2040 | 24300 | 2200 |
| 2.1 | 2.5 | 1/720 | 1/665.96 | 2640 | 2580 | 24300 | 2200 |
| 1.7 | 2 | 1/900 | 1/852.27 | 2640 | 2640 | 24300 | 2200 |
| 1.3 | 1.5 | 1/1200 | 1/1136.36 | 2640 | 2640 | 24300 | 2200 |
