（在庫あり）三菱ギヤードモータ GM-SPB-0.75KW-1/30 三相 200V 0.75KW 減速比1/30 脚取付ブレーキ付き平行軸 GM-SPシリーズ

（在庫あり）三菱ギヤードモータ GM-SPB-0.75KW-1/30 三相 200V 0.75KW 減速比1/30 脚取付ブレーキ付き平行軸 GM-SPシリーズ

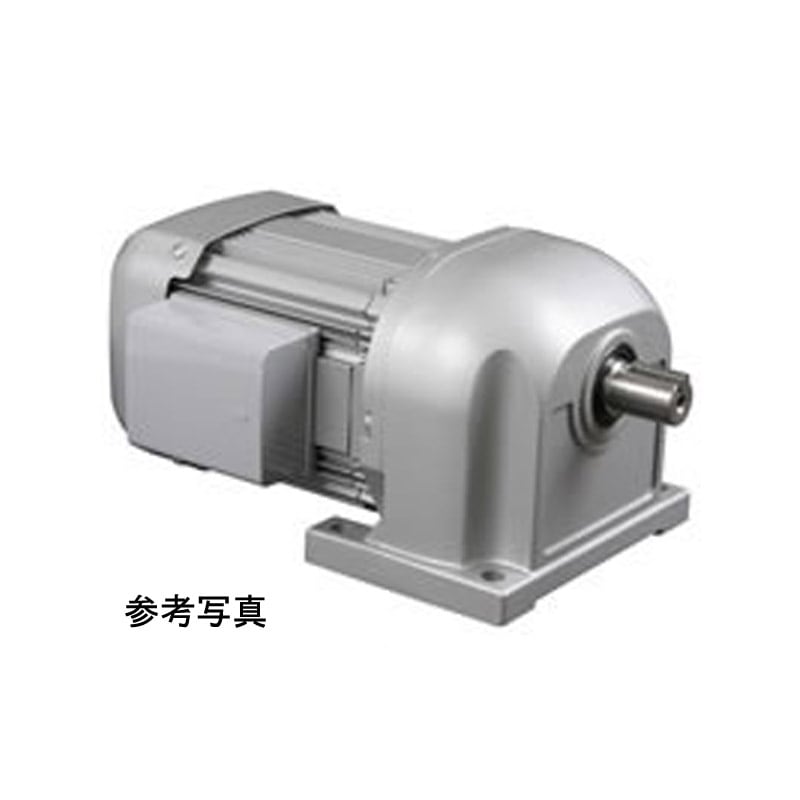

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：676-354908
製造元：三菱電機
型式：GM-SPB-0.75KW-1/30
定価：253,000円（税込）
価格：93,610 円（税込）
　　　　425ポイント獲得

数量			残りあと3個

（在庫あり）三菱ギヤードモータ GM-SPB-0.75KW-1/30 三相 200V 0.75KW 減速比1/30 脚取付ブレーキ付き平行軸 GM-SPシリーズについてつぶやく　

[お支払い方法について]

配送についてのお願い

三菱電機より効率クラスIE3をクリアしたプレミアムギヤードモータが登場!
プレミアムギヤードモータは損失（一次銅損、二次銅損、鉄損、漂遊負荷損、機械損）を低減した高性能省エネルギーモータで、機械装置の省エネ運転が可能です。

プレミアムギヤードモータの特長
1.  更なる省エネ運転
発生損失が三菱の従来ギヤードモータに対して30～40％削減。高効率ギヤードモータ(IE2)に対しては15～25％削減し、より効率の高いプレミアム効率(IE3)に対応しています。更なる省エネ運転が可能です。
2.  互換性のある取付寸法
従来のギヤードモータの大半と取付寸法に互換性があり、置き換えがスムースです。
3.  準標準・特殊仕様の充実
高効率ギヤードモータ(IE2)では製作できなかった端子箱位置特殊(C組立、D組立)、ワンタッチ手動解放ブレーキ付、防水形(IP65)の対応が可能です。
4.  質量増加の抑制
7.5kW以下はモータ枠番をアップせず軽量なアルミフレームを採用、11kW以上は鋳物フレームを鋼板フレームに変更し、高効率化に伴う質量増加を最小限に抑制しました。

【トップランナー規制】
経済産業省より、モータのトップランナー化に向けた「省エネ法」の政省令・告知改正(交流電動機の追加等)が2013年11月1日付けで公布・施行されました。これにより、2015年度を目標年度(※)とした「トップランナー規制」が開始されることになり、2015年4月の規制開始後はモータメーカーが基準の達成を義務付けられます。
※目標年度とは製造事業者及び輸入事業者が特定機器について、目標基準値を達成すべき年度を定めたもの。

平行軸 GM-SPシリーズタイプ(均一荷重用)

三菱電機ギヤードモータ GM-SPシリーズ型式の見方

GM
ギヤードモータ


―

SP	F	B
SP：SPシリーズ	なし：脚取付形 F：フランジ形	なし：ブレーキなし B：ブレーキ付	なし：標準形

※シリーズの末尾の「P」はプレミアムギヤードモータを意味します。

■三菱電機GM-SPシリーズの標準仕様

項目	標準仕様
出力	0.75～2.2KW
極数	4P
相数	三相
電圧	200/200/220V
周波数	50/60/60Hz
定格	連続
耐熱クラス	130(B)
始動方法	直入れ
外被構造	全閉外扇形
保護構造	屋内形(IP44相当)
設置場所	屋内(腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと)
周囲温度/周囲湿度	ー１５～＋４０℃(凍結なきこと)/９０％RH以下
振動	常時４．９m/s²、瞬時９．８m/s²以下
ブレーキ形式	直流スプリング制動
潤滑方式	グリース潤滑(パイロノックユニバーサル０００号充填)

■三菱電機GM-SPシリーズの特性表

出力 (kW)	出力軸回転速度 (r/min)		公称減速比	実減速比	出力軸許容トルク(Nm)		出力軸許容オーバーハング荷重(N)	出力軸許容スラスト荷重(N)
出力 (kW)	50Hz	60Hz	公称減速比	実減速比	50Hz	60Hz	出力軸許容オーバーハング荷重(N)	出力軸許容スラスト荷重(N)
0.75	500	600	1/3	1/3.00	14	11	980	50
	300	360	1/5	1/4.87	24	20	980	83
	150	180	1/10	1/10.00	47	39	1470	167
	100	120	1/15	1/14.54	70	58	1570	250
	75	90	1/20	1/19.44	92	76	1760	333
	60	72	1/25	1/22.95	115	95	1960	417
	50	60	1/30	1/30.60	133	114	2160	500
	37.5	45	1/40	1/37.15	179	149	2650	500
	30	36	1/50	1/45.86	222	185	2740	500
	25	30	1/60	1/55.82	272	227	3920	700
	18.8	22.5	1/80	1/76.12	351	299	3920	700
	15	18	1/100	1/95.11	439	366	3920	700
	12.5	15	1/120	1/113.20	540	449	6660	1200
	9.4	11.3	1/160	1/157.42	703	585	6960	1200
	7.5	9	1/200	1/174.91	769	740	7060	1200
	5.6	6.7	1/270	1/271.09	1130	931	8530	1300
	4.2	5	1/360	1/376.83	1230	1180	8530	1300
	3.3	4	1/450	1/432.59	1230	1230	8530	1300

■三菱電機GM-SPシリーズの寸法表

型式	寸法 mm						質量 kg
	出力軸径 φ S	芯高 C	取付ピッチ		全長 L	全高 H
	出力軸径 φ S	芯高 C	F	E	全長 L	全高 H
GM-SPB- 0.75KW-1/3	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/5	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/10	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/15	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/20	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/25	22	100	150	85	419	160	18.8
GM-SPB-0.75KW-1/30	22	100	150	85	419	160	18.8
GM-SPB- 0.75KW-1/40	28	105	140	110	445	160	19.4
GM-SPB- 0.75KW-1/50	28	105	140	110	445	160	19.4
GM-SPB- 0.75KW-1/60	32	125	175	135	466	195	31.3
GM-SPB- 0.75KW-1/80	32	125	175	135	466	195	31.3
GM-SPB- 0.75KW-1/100	32	125	175	135	466	195	31.3
GM-SPB- 0.75KW-1/120	40	145	215	150	499	230	44.3
GM-SPB- 0.75KW-1/160	40	145	215	150	499	230	44.3
GM-SPB- 0.75KW-1/200	40	145	215	150	499	230	44.3
GM-SPB- 0.75KW-1/270	48	170	250	170	604	275	57.3
GM-SPB- 0.75KW-1/360	48	170	250	170	604	275	57.3
GM-SPB- 0.75KW-1/450	48	170	250	170	604	275	57.3
