（在庫あり）三菱ギヤードモータ GM-SP-1.5KW-1/50 三相 200V 1.5KW 減速比1/50 脚取付ブレーキ無し平行軸 GM-SPシリーズ

（在庫あり）三菱ギヤードモータ GM-SP-1.5KW-1/50 三相 200V 1.5KW 減速比1/50 脚取付ブレーキ無し平行軸 GM-SPシリーズ

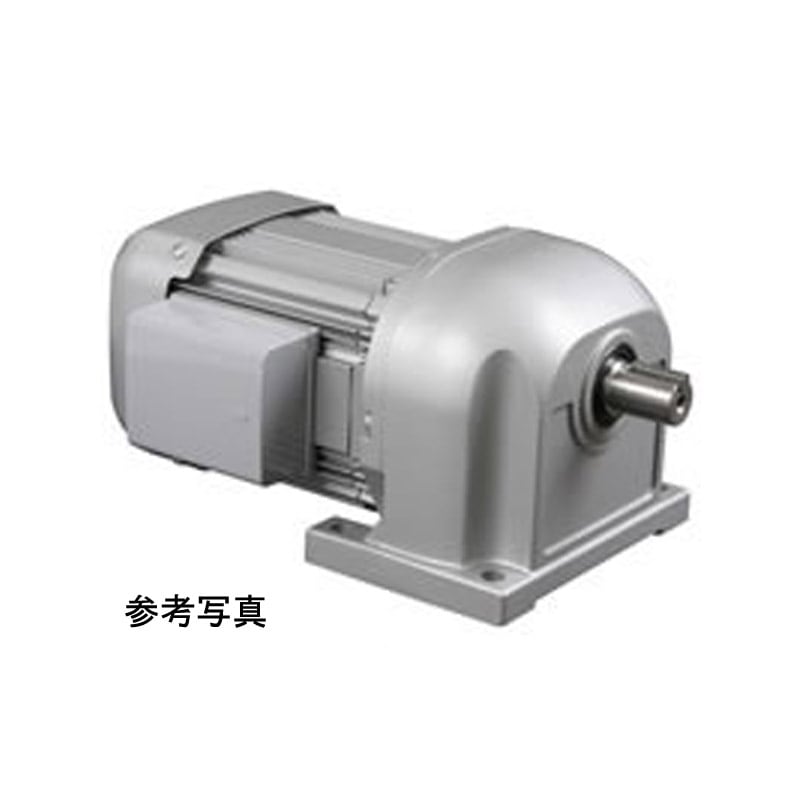

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：676-354876
製造元：三菱電機
型式：GM-SP-1.5KW-1/50
定価：262,900円（税込）
価格：97,273 円（税込）
　　　　442ポイント獲得

数量			残りあと1個

（在庫あり）三菱ギヤードモータ GM-SP-1.5KW-1/50 三相 200V 1.5KW 減速比1/50 脚取付ブレーキ無し平行軸 GM-SPシリーズについてつぶやく　

[お支払い方法について]

配送についてのお願い

三菱電機より効率クラスIE3をクリアしたプレミアムギヤードモータが登場!
プレミアムギヤードモータは損失（一次銅損、二次銅損、鉄損、漂遊負荷損、機械損）を低減した高性能省エネルギーモータで、機械装置の省エネ運転が可能です。

プレミアムギヤードモータの特長
1.  更なる省エネ運転
発生損失が三菱の従来ギヤードモータに対して30～40％削減。高効率ギヤードモータ(IE2)に対しては15～25％削減し、より効率の高いプレミアム効率(IE3)に対応しています。更なる省エネ運転が可能です。
2.  互換性のある取付寸法
従来のギヤードモータの大半と取付寸法に互換性があり、置き換えがスムースです。
3.  準標準・特殊仕様の充実
高効率ギヤードモータ(IE2)では製作できなかった端子箱位置特殊(C組立、D組立)、ワンタッチ手動解放ブレーキ付、防水形(IP65)の対応が可能です。
4.  質量増加の抑制
7.5kW以下はモータ枠番をアップせず軽量なアルミフレームを採用、11kW以上は鋳物フレームを鋼板フレームに変更し、高効率化に伴う質量増加を最小限に抑制しました。

【トップランナー規制】
経済産業省より、モータのトップランナー化に向けた「省エネ法」の政省令・告知改正(交流電動機の追加等)が2013年11月1日付けで公布・施行されました。これにより、2015年度を目標年度(※)とした「トップランナー規制」が開始されることになり、2015年4月の規制開始後はモータメーカーが基準の達成を義務付けられます。
※目標年度とは製造事業者及び輸入事業者が特定機器について、目標基準値を達成すべき年度を定めたもの。

平行軸 GM-SPシリーズタイプ(均一荷重用)

三菱電機ギヤードモータ GM-SPシリーズ型式の見方

GM
ギヤードモータ


―

SP	F	B
SP：SPシリーズ	なし：脚取付形 F：フランジ形	なし：ブレーキなし B：ブレーキ付	なし：標準形

※シリーズの末尾の「P」はプレミアムギヤードモータを意味します。
■三菱電機GM-SPシリーズの標準仕様

項目	標準仕様
出力	0.75～2.2KW
極数	4P
相数	三相
電圧	200/200/220V
周波数	50/60/60Hz
定格	連続
耐熱クラス	130(B)
始動方法	直入れ
外被構造	全閉外扇形
保護構造	屋内形(IP44相当)
設置場所	屋内(腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと)
周囲温度/周囲湿度	ー１５～＋４０℃(凍結なきこと)/９０％RH以下
振動	常時４．９m/s²、瞬時９．８m/s²以下
ブレーキ形式	直流スプリング制動
潤滑方式	グリース潤滑(パイロノックユニバーサル０００号充填)

■三菱電機GM-SPシリーズの特性表

出力 (kW)	出力軸回転速度 (r/min)		公称減速比	実減速比	出力軸許容トルク(Nm)		出力軸許容オーバーハング荷重(N)	出力軸許容スラスト荷重(N)
出力 (kW)	50Hz	60Hz	公称減速比	実減速比	50Hz	60Hz	出力軸許容オーバーハング荷重(N)	出力軸許容スラスト荷重(N)
1.5	500	600	1/3	1/2.96	27	22	1960	70
	300	360	1/5	1/4.98	46	38	1960	117
	150	180	1/10	1/9.57	92	76	2450	233
	100	120	1/15	1/14.49	140	117	2940	350
	75	90	1/20	1/20.31	186	155	3430	467
	60	72	1/25	1/24.80	229	193	4210	583
	50	60	1/30	1/27.72	272	226	4900	700
	37.5	45	1/40	1/39.27	362	301	3920	700
	30	36	1/50	1/49.07	447	372	3920	700
	25	30	1/60	1/58.42	537	439	5880	1200
	18.8	22.5	1/80	1/81.24	711	593	6170	1200
	15	18	1/100	1/90.27	769	743	6370	1200
	12.5	15	1/120	1/115.15	1070	889	9020	1300
	9.4	11.3	1/160	1/160.07	1230	1190	9310	1300
	7.5	9	1/200	1/183.75	1230	1230	9800	1300
2.2	500	600	1/3	1/2.97	39	33	2160	70
	300	360	1/5	1/4.79	69	57	2160	117
	150	180	1/10	1/9.57	137	115	3140	233
	100	120	1/15	1/14.71	204	170	3530	350
	75	90	1/20	1/18.93	277	230	3820	467
	60	72	1/25	1/24.45	332	277	4210	583
	50	60	1/30	1/28.50	399	332	4410	700
	37.5	45	1/40	1/41.91	524	436	6960	1200
	30	36	1/50	1/46.57	667	556	7060	1200
	25	30	1/60	1/60.24	799	664	8040	1300
	18.8	22.5	1/80	1/83.74	1070	899	8330	1300
	15	18	1/100	1/96.13	1230	1070	8530	1300

■三菱電機GM-SPシリーズの寸法表

型式	寸法 mm						質量 kg
	出力軸径 φ S	芯高 C	取付ピッチ		全長 L	全高 H
	出力軸径 φ S	芯高 C	F	E	全長 L	全高 H
GM-SP- 1.5KW-1/3	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/5	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/10	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/15	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/20	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/25	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/30	32	120	175	120	428	195	32.6
GM-SP- 1.5KW-1/40	32	125	175	135	446	195	32.6
GM-SP-1.5KW-1/50	32	125	175	135	446	195	32.6
GM-SP- 1.5KW-1/60	40	145	215	150	472	230	45.6
GM-SP- 1.5KW-1/80	40	145	215	150	472	230	45.6
GM-SP- 1.5KW-1/100	40	145	215	150	472	230	45.6
GM-SP- 1.5KW-1/120	48	170	250	170	499	275	58.6
GM-SP- 1.5KW-1/160	48	170	250	170	499	275	58.6
GM-SP- 1.5KW-1/200	48	170	250	170	499	275	58.6
