（在庫限り） 日立 インバータ WJ200-150LF (三相モーター制御用) WJシリーズ 三相200V 15kW インバーター

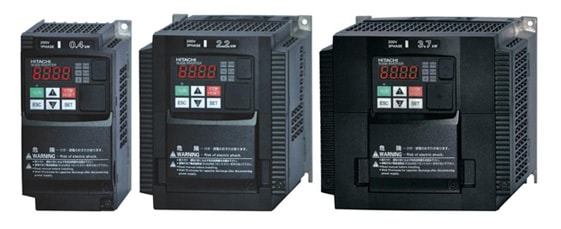

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)
日立産機システムのインバータ「WJ200シリーズ」は使いやすさと優れた駆動性能を備えた高機能な商品です。
三相200Ｖ インバータWJ200の特長
○日立独自センサレスベクトル制御にて0.5Hzで200%以上の高始動トルクを実現
・低速域から高トルクを実現。クレーン、搬送機、昇降機など高トルクを必要とする用途に最適です。また、モータ本来の特性をより効果的に、高性能に実現できるモータ定数を自動検出するオートチューニング機能を搭載しています。
○低速域での回転ムラを大幅に低減(従来機種比べ1/2)
・0.5Hz時でのモータ回転リップル波形を大幅に改善！低速で回転ムラの少ないスムーズな運転が可能になりました。
○簡単配線を実現
・スクリューレス端子台の採用により、棒状端子で端末処理した電線を差し込むだけで配線ができます。端子台内部の接触部がバネ構造になっています。マイナスドライバーを使用すれば、棒状端子がなくても配線が可能です。
○長寿命部品の採用で設計寿命10年を実現！
・冷却ファン、電解コンデンサに長寿命部品を採用し設計寿命10年を実現しました。冷却ファンのON/OFF制御にてさらにファンの寿命を延ばすことができます。
日立 インバータ 形式の見方| WJ200 | ― | 001 | L | F |
| (1) | | (2) | (3) | (4) |
| (1)シリーズ | WJ200シリーズ |
|---|
| (2)適用モータ出力 | 001：0.1kW 〜 50：15kW |
|---|
| (3)入力電源仕様 | M：単相100V級 |
|---|
| S：単相200V級 |
| L：三相200V級 |
| H：三相400V級 |
| (4)機能 | F：パネル付 |
|---|
※この図面はWJ200- 001LF 〜 007LF／WJ200- 001SF 〜 004SF／WJ200- 004MFの図面です。
* 適用モータは日立標準三相モータ4極を示します。他のモータをご使用の場合はモータ電流がインバータ定格電流を越えないようにしてください。200V・380Vの値です。
日立 インバータ 共通仕様制
御
仕
様 | 制御方式 | PWM方式 |
|---|
| 始動トルク | 200% / 0.5Hz（IMセンサレスベクトル制御時） |
|---|
環
境 | 周囲温度 | -10〜50℃ |
|---|
| 周囲湿度 | 20〜90%RH（結露のない所） |
|---|
| 保存温度 | −20〜65℃ |
|---|
| 振動 | 5.9m / s2（0.6G以下）、10〜55Hz（JIS C 60068-2-6：2010（IEC 60068-2-6：2007）の試験方法に準拠） |
|---|
| 使用場所 | 標高1,000ｍ以下（腐食ガス、塵埃のない所） |
|---|
WJ200-150LF 日立産機システム
