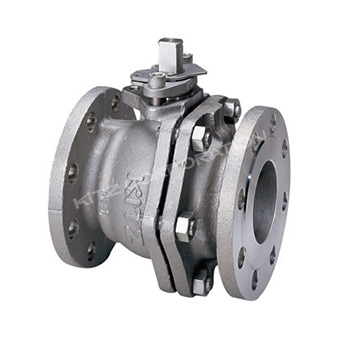

KITZ ボールバルブ 10UTBM-50A ステンレス鋼 SCS14A 10UTBM型 10K フランジ形フルボア 2B ボール弁キッツ

KITZ ボールバルブ 10UTBM-50A ステンレス鋼 SCS14A 10UTBM型 10K フランジ形フルボア 2B ボール弁キッツ

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)

商品コード：568-586211
製造元：KITZ
型式：10UTBM-50A
定価：147,400円（税込）
価格：64,856 円（税込）
　　　　294ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

KITZ (キッツ)

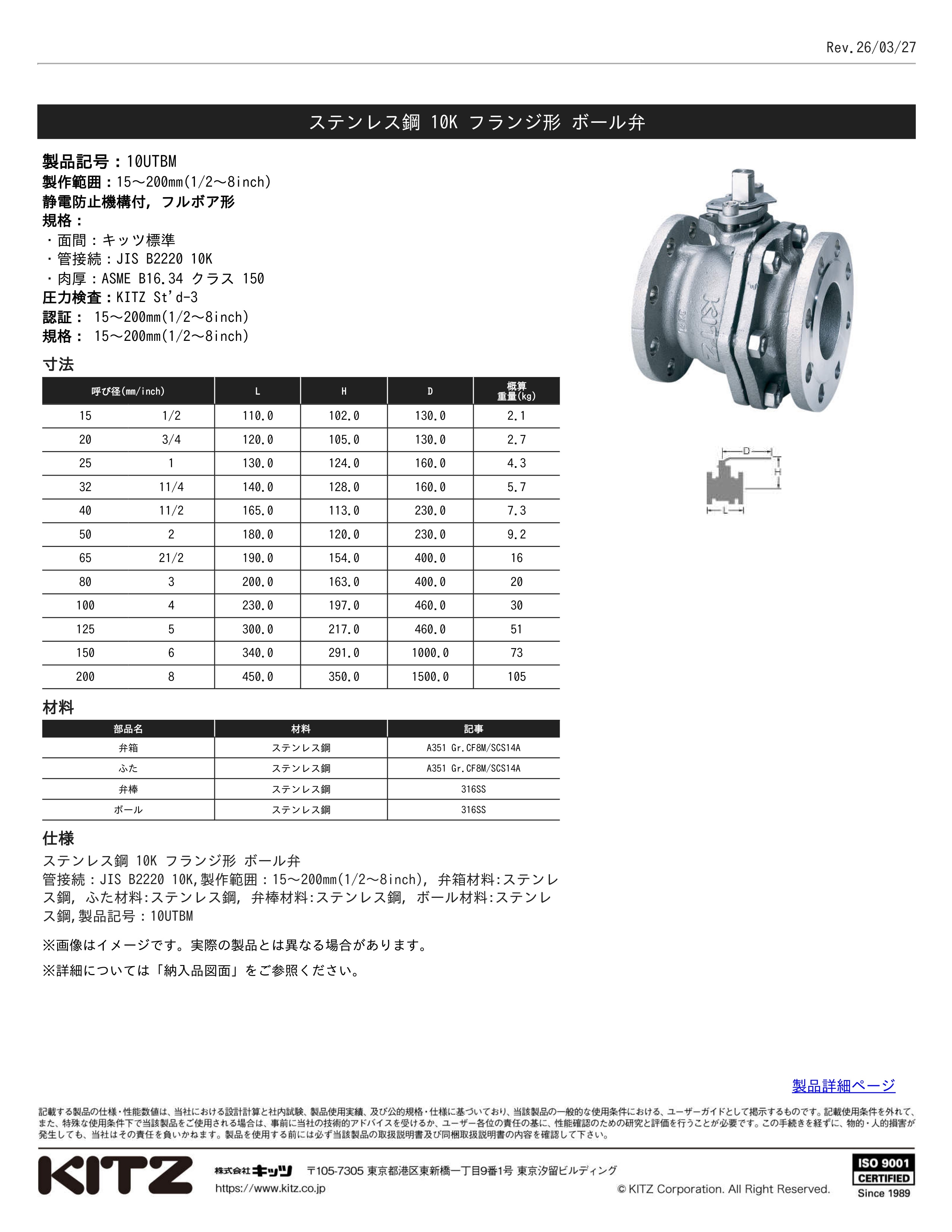

ステンレス鋼製ボールバルブ 10UTBM型

ボールバルブの特長

穴の空いたボールが回転、遮断するバルブ

● 性能上の強み
　流路が一直線で抵抗が小さい。操作が速い。
　ソフトシートなら気密性抜群。

● 性能上の注意点
　急閉鎖によるウォーターハンマーに注意。
　微細な流量調整には向かない。

ジスクがボール状で中央に筒状の流路を持つ構造からボールバルブ（ボール弁）と呼ばれています。
・操作性が良く、最も広範囲の用途に採用されているオン・オフバルブです。
　材質・サイズともに多くの種類があります。
・流路が円筒状であるため流れが滑らかで、流体抵抗が小さいバルブとなります（フルボア形ボールバルブ）。
・ソフトシール構造により高い封止性が得られ、気密性に優れた点が特長となります。

構造

ボールバルブは、ボデー内部に穴のあいた球状のジスク（ボール）を持つ構造で、
この球を回転させることで流体の通り道を開閉するのが大きな特徴です。
弁内の流体は、ポートを通ってまっすぐに流れます。

●構造上のポイント
・中央に穴（ポート）のある球状ジスクを回転させて流体を遮断します。
・ジスクは90度回転で開閉し、全開時は流路内に障害物が残りません。
・一般的なシート材料はソフトシートで、空気式・電動式アクチュエータによる自動操作にも対応しています。

用法

ハンドル（またはレバー）を90度回転させて開閉する、オン・オフ動作に適したバルブです。

・サイズが大きくなると開閉に必要な力が増すため、ギアハンドル操作式が用いられます。
全開または全閉での使用を前提としており、中間開度や流量調整での使用には適していません。
ソフトシート材料の特性上、使用温度に制限があるため、高温での使用には注意が必要です。

ボールバルブの種類

ボールバルブは、ボア径（ボール内径）の大きさによって、3種類に分類されます。
それぞれ流量損失やコスト、設置性が異なるため、
配管条件や求められる性能に応じて、最適なボア形状を選定することが重要です。

	フルボア形	スタンダードボア形	レデューストボア形
ボア径	配管内径と同じ	配管内径より1サイズ小さい	配管内径より 1サイズ以上小さい
外径	大きい	普通	小さい（軽量・コンパクト）
流量損失圧力損失	小さい	やや大きい	大きい
主な用途	・大流量ライン・ポンプ吸込側・送水ライン・圧力損失を抑えたい配管	・一般配管・汎用流体ライン・コストと性能の両立を　重視する設備	・狭い設置スペース・小流量ライン・補助ライン・コスト重視の配管

主要なバルブとの特性比較表

バルブの種類	ON/OFF制御	流量調整	圧力損失	主な用途
グローブバルブ	○ 可能	◎ 最適	大	流量を絞る必要がある場所
ゲートバルブ	○ 可能※1	× 不可	小	仕切り用途、配管の元栓、　メンテナンス用
ボールバルブ	◎ 最適	× 不可	小	液体・気体全般の急速遮断が　必要な場所
バタフライバルブ	○ 可能	○ 可能※2	中	空調、大口径、スペース狭い場所
チャッキバルブ	-	-	中	ポンプ出口の逆流防止

※1 仕切り用途のため、頻繁な開閉には向きません。
※2 精密な流量制御用途には不向きです。

ステンレス鋼バルブの特長

腐食に強く、長く使える信頼のバルブ

耐食性・耐久性に優れ、低圧から高圧まで、幅広い使用圧力のバルブとして使用されています。
・化学プラントや石油化学工業で多く使用されてきた材料で、近年は対コストパフォーマンスの高さから
　一般産業分野でも採用が広がっています。
・KITZでは、鋳造から組立までを一貫生産し、徹底した品質管理のもとでステンレス鋼製バルブを製造しています。
・国内外の準拠規格ごとにシリーズ化されており、経済性を重視した製品から、高耐食性を備えたハイグレードな
　製品まで幅広くラインナップされています。

使用場面・用途

ステンレス鋼バルブは工業用途を中心に、幅広い分野で採用されています。
・化学薬品、石油化学分野の設備用バルブ
・電力・ガス関連設備、食品分野の設備
・一般産業の装置、建築設備用バルブ
・機械装置、各種事業設備

適用流体

高温・常温・低温の蒸気、空気、ガス、油、静流水、脈動水などの様々な流体

ステンレス鋼バルブの材料

KITZ製ステンレス鋼バルブの本体材料には、主に SCS13 や SCS14 が使用されています。
SCS13 や SCS14 は、ステンレス鋼を溶かして鋳造した「ステンレス鋳鋼（ステンレス鋳物）」です。
一般的なステンレス材と同等の性能を持ち、バルブや配管部品に広く使用されています。

● SCS13	● SCS14
水・油・空気を流体とする一般配管に最適です。 SUS304 相当のステンレス鋳鋼で、強度・耐食性・加工性のバランスに優れています。	塩分・薬液・海水環境に適合するため、腐食環境・食品・化学等様々な用途に使用できます。 SUS316 相当のステンレス鋳鋼で、耐食性・耐孔食性に優れています。
