（納期問合せ） 三菱 シーケンサ QD64D2 MELSEC-Q 高速カウンタ 4Mpps対応高速カウンタユニット

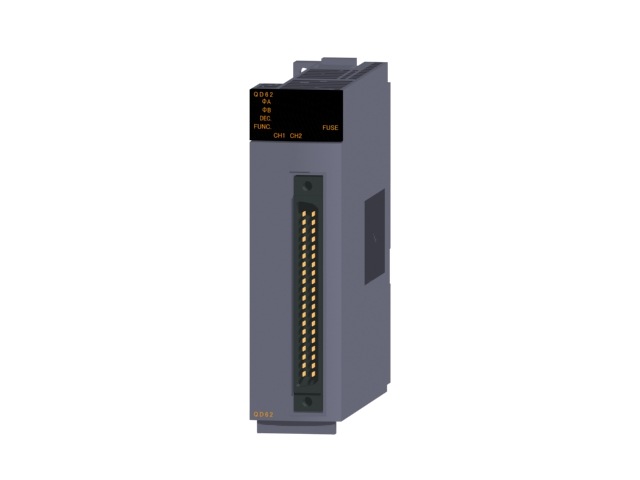

※この画像は参考画像です。
実際とは多少異なる場合がございます。
4Mpps対応高速カウンタユニット QD64D2
性能仕様
| チャンネル数 | 2チャンネル |
|---|
| カウント入力信号 | 相 | 1相入力（1逓倍／2逓倍），2相入力（1逓倍／2逓倍／4逓倍），CW/CCW入力 |
|---|
| 信号レベル（φA，φB） | EIA規格 RS-422-A差動形ラインドライバレベル
（AM26LS31（日本テキサス・インスツルメルツ株式会社製）相当） |
|---|
| カウンタ | 計数速度（最高） | 2相4逓倍時：4M pulse/s
1相2逓倍，2相2逓倍時：2M pulse/s
1相1逓倍，2相1逓倍，CW/CCW時：1M pulse/s |
|---|
| 計数範囲 | 32ビット符号付きバイナリ（-2147483648〜2147483647） |
|---|
| 型式 | 加算方式，減算方式
リニアカウンタ形式，リングカウンタ形式
プリセットカウンタ機能，ラッチカウンタ機能 |
|---|
最小カウントパルス幅
（デューティ比50％） | 1μs（ON/OFF各0.5μs），2相入力時最小位相差：0.25μs |
|---|
| 一致検出 | 比較範囲 | 32ビット符号付バイナリ |
|---|
| 比較結果 | 設定値＜カウント値
設定値＝カウント値
設定値＞カウント値 |
|---|
| 割込み | 一致検出割込み機能あり |
|---|
| 外部入力 | プリセット | DC24V 2〜5mA |
|---|
| ラッチカウンタ | DC24V 2〜5mA |
|---|
| 外部出力 | 一致出力 | トランジスタ（シンクタイプ）出力：2点／チャンネル
DC12/24V 0.5A／1点，2A／1コモン |
|---|
| 外部配線接続方式 | 40ピンコネクタ |
|---|
| 適合コネクタ | A 6CON1，A 6CON2，A 6CON4（別売） |
|---|
| 入出力占有点数 | 32点（I/O割付：インテリ 32点） |
|---|
| DC5V内部消費電流 | 0.53A |
|---|
| 外形寸法 | 高さ(H) | 98mm |
|---|
| 幅(W) | 27.4mm |
|---|
| 奥行き(D) | 90mm |
|---|
| 質量 | 0.16kg |
|---|
関連製品
| 品名 | 型式 | 概要 |
|---|
| 40ピンコネクタ | A 6CON1 | ハンダ付けタイプ40ピンコネクタ（ストレート出しタイプ） |
| A 6CON2 | 圧着タイプ40ピンコネクタ（ストレート出しタイプ） |
| A 6CON4 | ハンダ付けタイプ40ピンコネクタ（ストレート／斜め出し兼用タイプ） |
QD64D2 三菱電機
